渭河镀前机用丝锥大间隙丝攻M1.4M2M2.5M3M4 中径加大

Graphic details

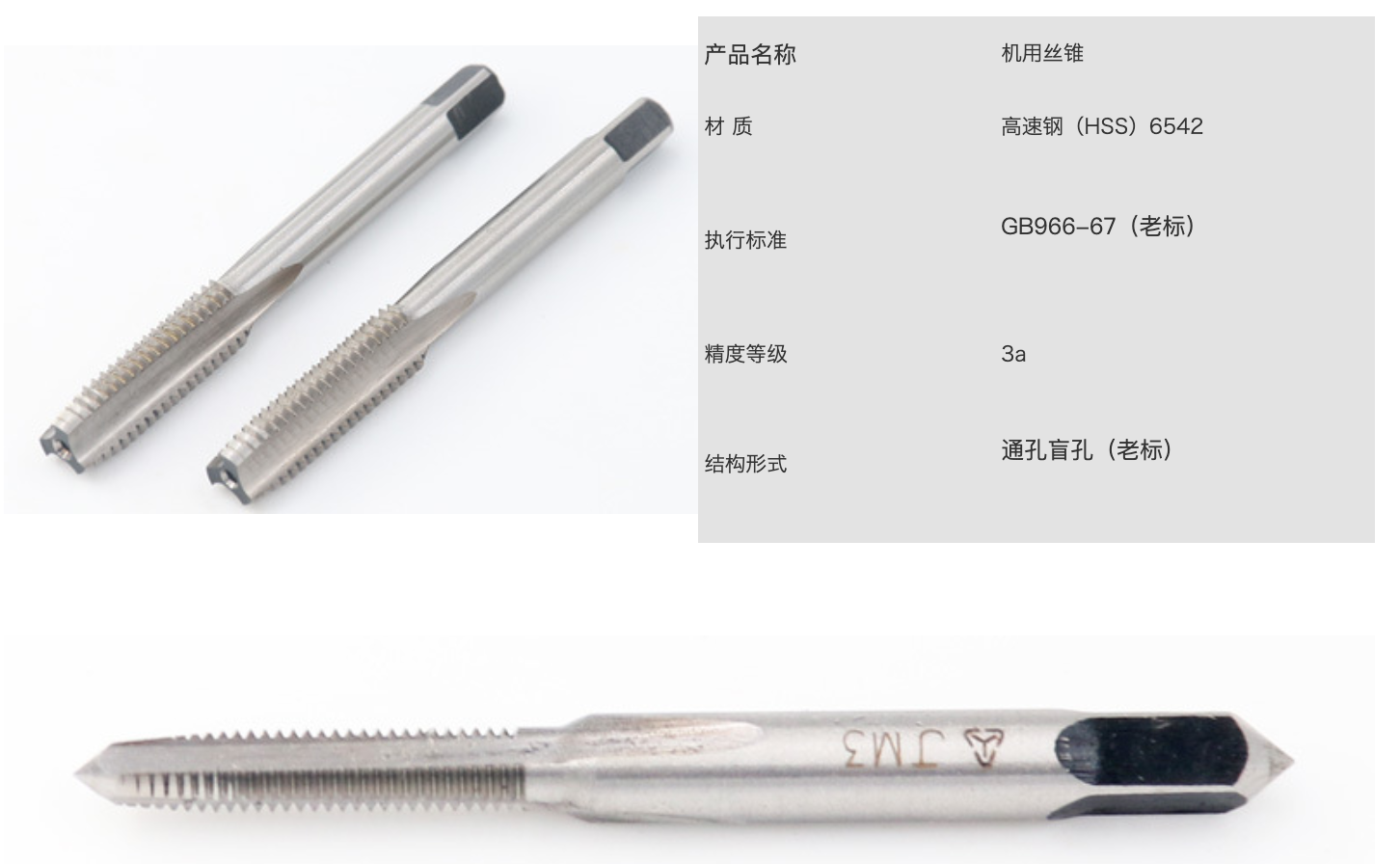

　　◎产品参数》》》》》》

　　机用丝锥是加工内螺纹最为广泛的螺纹刀具之一，特别是加工小孔径的内螺纹或大批量生产时，几乎都采用机用丝锥攻丝。机用丝锥本质上是一个螺钉，为了形成刀刃和容纳切屑，沿轴向开有容屑槽，机用丝锥是在经过钻头或其它工具已加工好的底孔上进行攻丝，切削和排屑均在极为狭窄的空间内进行，工作条件很差。既要保被加工螺孔大径、中径、螺距、牙形角和粗糙度达到规定的精度等级，还要求有较高的生产率。为了适应各种要求，还出现了不同使用性能的丝锥。

　　丝锥按使用性能可分为：

　　螺母丝锥、锥螺纹丝锥、跳牙丝锥、螺旋槽丝锥、螺尖丝锥、板牙丝锥、防断丝锥、英制丝锥等。

　　丝锥的执行标准：

　　目前我厂主要按以下三个标准组织生产。GB966—67，即老标丝锥；GB3464—83即新标准丝锥；以及正在贯彻的最新标准GB/T.3464—94。

　　丝锥的型式

　　按螺距可分为：粗牙（即正常螺距）、细牙丝锥；

　　按柄部型式可分为：粗柄、细柄丝锥。

　　生产范围：

　　我厂目前机用丝锥的生产规格范围是：M1.0-M16。

　　丝锥型式规定：

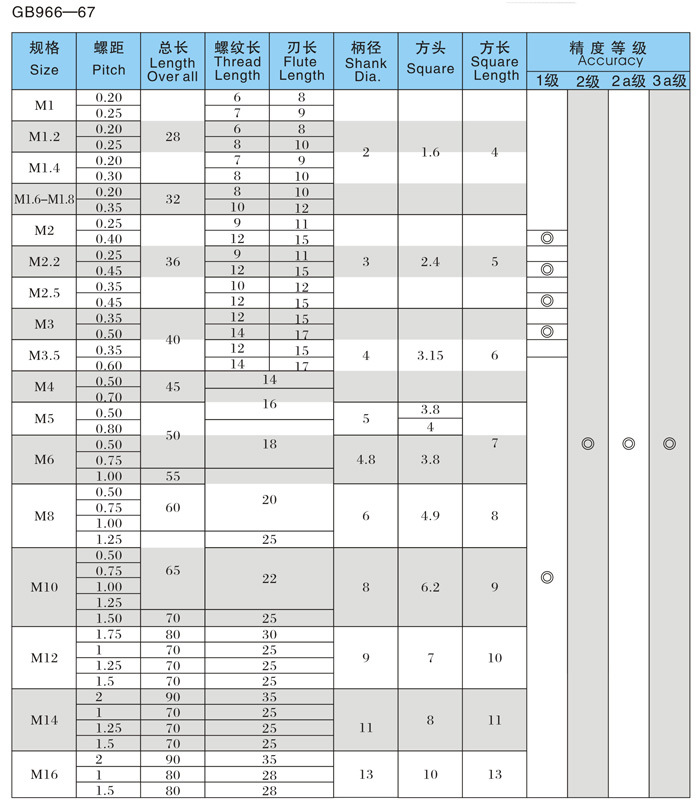

　　按GB966—67，GB3464—83及GB/T.3464—94规定，M3—M10规格段有粗柄和细柄两种型式。根据切削锥长度l5不同，按GB966—67规定，丝锥分为盲孔和通孔丝锥；按GB3464—83及GB/T.3464—94规定，丝锥分为初锥、中锥和底锥。

　　对螺距P<2.5mm的成组等径丝锥：切削锥角：初锥：4o30′（8牙）、中锥：8o30′（4牙），底锥：17o（2牙）。

　　我厂规定，对M3—M5.5规格优先按粗柄型式，M6—M10规格优先按细柄型式制造，根据用户需要可制造单支或等径成组丝锥，等径成组丝锥分为2支一组（初锥、底锥）和3支一组（初锥、中锥、底锥），单支丝锥优先按中锥制造供货。还可以生产不等径丝锥。

　　丝锥的公差

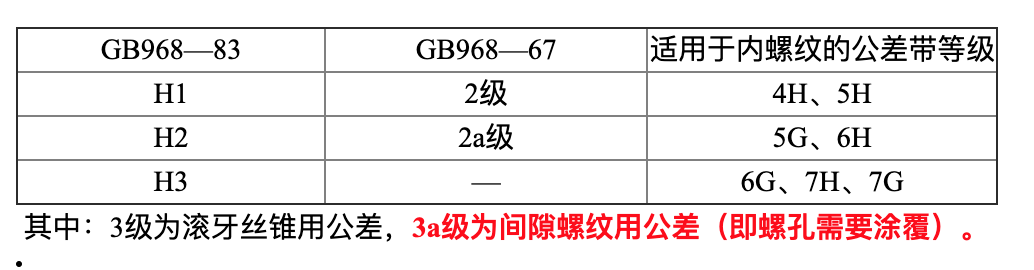

　　机用丝锥螺纹公带按GB968—83分为：H1、H2、H3；按GB968—67分为：1、2、2a、3、3a级，前三种公差带分别等效采用国际标准ISO2857—1973中的1、2、3级丝锥螺纹分差带。下面将按照GB3464—83和GB966—67制造的丝锥螺纹中径公差带关系及各种公差带丝锥所能加工的内螺纹公差见表2
